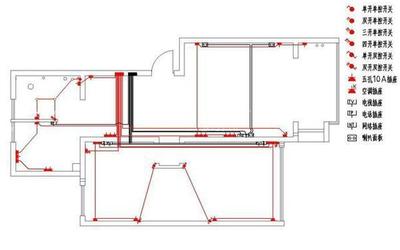

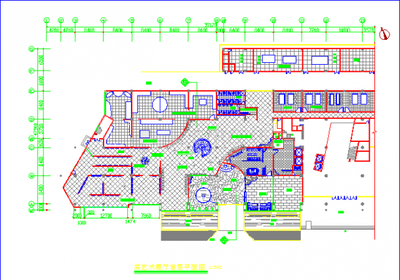

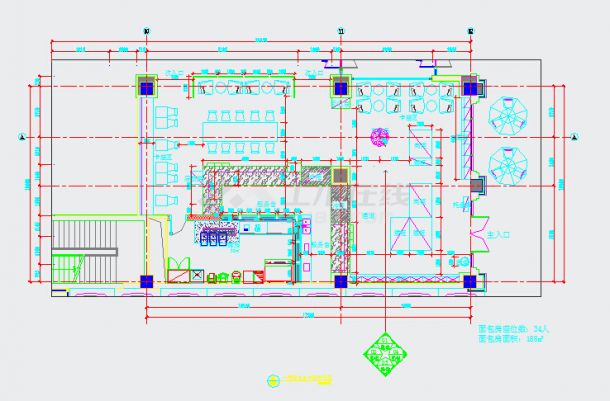

室内装修电路布线示意图1。首先，应该根据电路的用途来定位电路，室内水电安装电路图室内电气安装电路图，分为灯、开关、插座、空调插座，新房水电安装布线时，一定要选择好水电装修方案。我们来看看室内装修电路的接线图，暗线的接线怎么接？室内水电装修是重要的装修步骤。
1、家装电线的正确走法
家装电线的正确走法，家装电线的正确走法在装修房子的时候很重要。家装电线的布线是一个隐蔽工程，一定要在装修前规划设计好，这样以后使用起来会更方便。下面我们来分析一下家装电线的正确走法。家装电线的正确走法11。水平和垂直布线:要求直管30米，一个弯20米，两个弯15米，三个弯8米，加盒。横向和纵向布线的优点是:第一，看起来特别漂亮；二是布线沿墙敷设，非常规整，非常有利于后期对管线的保护。
2、电线暗线安装怎么走线?暗线接线怎么接线方法
室内水电装修是重要的装修步骤。因为水电装修属于隐蔽工程装修项目，如果有质量问题维修起来很麻烦。所以用户在水电装修上需要多加注意。相比一些室内区域，除了安装水龙头，每个房间都有电路！暗线一般怎么安装？暗线怎么接？下面小编就来介绍一下电线的布线方式，以及暗线如何布线。一、电线暗线怎么安装电线暗线怎么安装？
下面小编就来介绍一下暗线的安装布线问题。有需要的用户来简单了解一下暗线！1.布线施工前，装修人员会查阅世界室内布线图，确认布线的合理性和可行性。以防在安装过程中发现设计不可行。2.根据走向图确认灯具和插座开关的位置，然后在地面上画出走向，确认导线敷设位置、穿越墙壁和地板的位置、起始转角分支和终点。
3、家装电路施工大全
电路改造的步骤在装修过程中，很多业主和装修公司都非常重视“木工”和“砌砖”的施工质量和效果。众所周知，对未来使用影响最大的既不是地面的砖块是否平整，也不是墙面的油漆是否牢固，而是室内电线、电话线、有线电视线的铺设是否安全合理。因为新增加的线路是建在原有的旧电源线或照明线上的，所以它们之间的连接一定要牢固，否则容易导致接触不良，对家用电器和灯具的使用寿命和人身安全造成影响。
一、电路改造过程:1。绘制线路图。2.下划线。确定线路终端插座、开关、面板的位置，并在墙上标出准确的位置和尺寸。3.插槽。4.掩埋暗盒并铺设PVC导管。5.线程。6.安装开关、面板、各种插座、强弱电箱、灯具。7.检查。8.完成电路接线图并提交公司备案。装修经验:电路改造不用费心。二、电路改造的施工要点:1。布线设计时，贯彻强电上，弱电下，横平竖直，避免交叉，美观实用的原则。

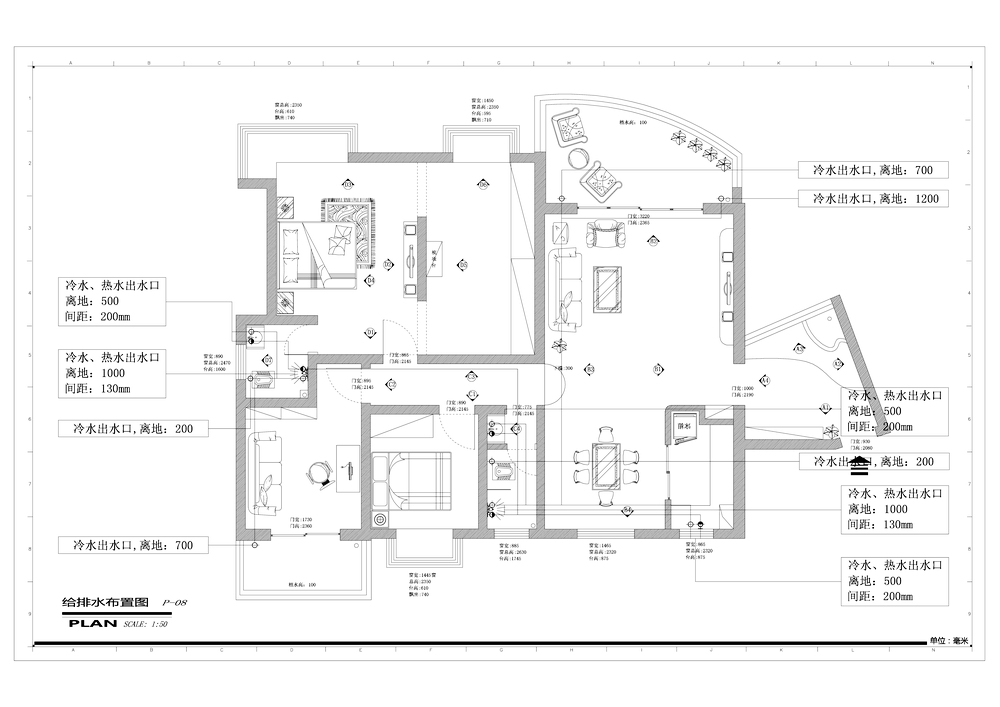

4、装修房子水电路怎么画图?
软件绘图或手绘。具体解决方法和图纸参考如下:一般物业装修不严格的，业主直接告诉物业“自己装修”。说白了就是“瓷砖是他家贴的，就算刷了漆也是装饰”。一般物业这么说是可以的；如果物业实在不允许，就需要图纸，也就是“水电路”的图纸；最直接的就是让水管工画个图。根据房子的轮廓画房子，然后画水管电线的线。

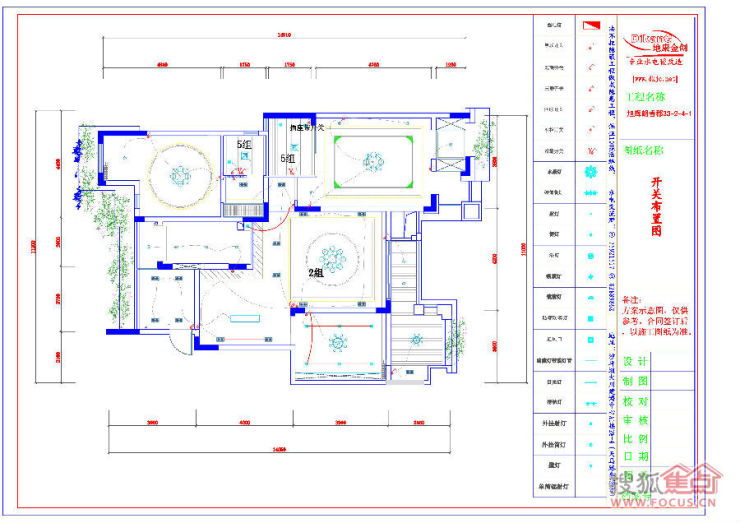

5、求家庭电路走线图
灯要走自己的路，普通插座要走自己的路，空调也要走自己的路。而且厨房热水器要走自己独立的线路。就两条线，零线和火线来说，不同的房间布线不同，所以开关要接在火线上。电路是指由金属导线和电气电子元件组成的导电回路，称为电路。直流电通过的电路称为“直流电路”；交流电通过的电路称为“交流电路”。电流流过的电路称为电路，也称为导电电路。
电路传导称为路径。只有路径，电路中才有电流。某处断路称为开路或断路。如果电路中电源的正负极之间没有负载，却叫短路，这种情况是绝不允许的。另一种短路是指元件两端直接相连，此时电流从直接连接处流出，不经过元件。这种情况称为元件短路。开路是允许的，但绝对不允许第一次短路，因为电源短路会导致电源、电器、电流表的烧毁。

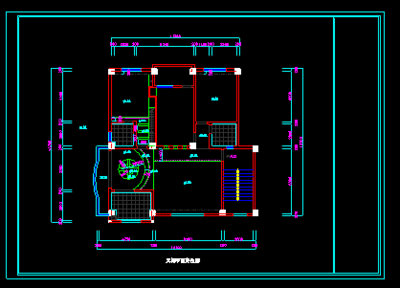

6、家庭装修电线布线图
根据敷设方式的不同，家庭电路布线通常可以分为明敷设和暗敷设两种。明敷是指将绝缘线直接敷设在墙壁和天花板、桁架和支架的表面，或通过导管将绝缘线敷设在墙壁和天花板、桁架和支架的表面。覆盖敷设指的是在导管、内墙、天花板、地板和楼板或混凝土板孔中敷设绝缘电线。常用的室内布线方式有导管布线和塑料护套线布线。
布线位置基础开槽的前提决定布线方向，横屏垂直，避免横向开槽(影响墙体承载力)。需要横向布线时，可在墙上开浅槽(不接触砖墙和混凝土)，电线用绝缘胶带包裹。其实一般的布线原则在定位的时候就已经决定了布线的方向。布线的时候还是有很多讲究的，比如抓料，弯管之类的，一般采用埋管的方式。水电建设首先要靠这个图纸。只有按照图纸上的规划施工，才能保证房屋电路的安全。当然，如果设计有问题，也要及时修正。

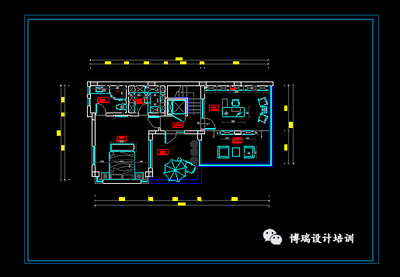

7、2018新房水电怎么改造室内装修电路走线图

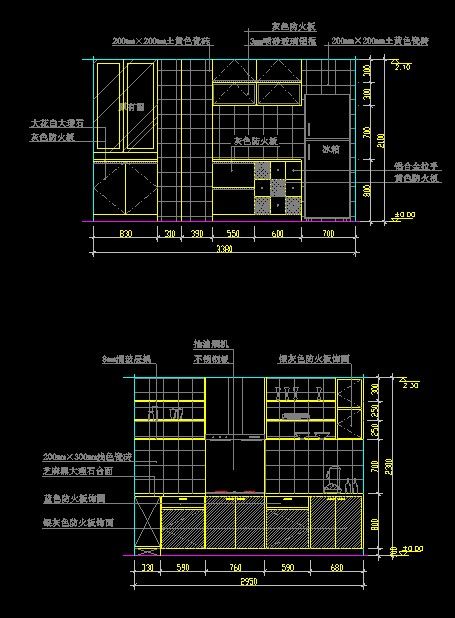

新房水电如何改造？相信大家对水电装修都有所了解。水电安装是一个隐蔽工程，所以我们要特别注意它的安装，因为一旦安装好就很难修改，所以做好水电工程改造是非常重要的。新房水电安装布线时，一定要选择好水电装修方案。我们来看看室内装修电路的接线图。一、新房水电如何改造1。根据客厅设计图纸和用户需求进行设计。注意事项:定位时，需要业主、设计师、水电师傅、地暖师傅、中央空调安装师傅一起到现场。
如果后续出现问题，不要从头再来，只要“对症下药”就好。2.墙体或地面顺向开槽注意事项:开槽时，不允许出现墙体横向开槽大于30cm的现象，因为横向开槽会破坏整个建筑的承载能力，降低抗震能力，使墙体容易开裂。如果是保温墙体，开一个长的水平槽，可能会导致槽上部的保温层整体脱落。一般墙面开槽要垂直和竖直。

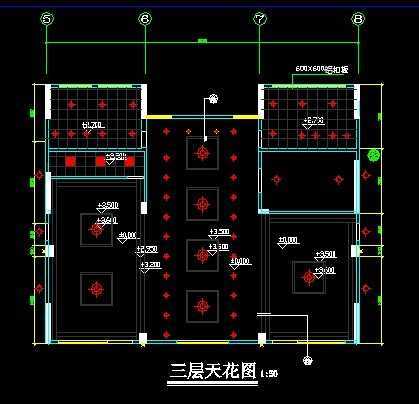

8、室内装修电路布线图解
室内装修电路布线图1。首先，要根据电路的用途来定位电路。比如开关、插座、灯等。根据需要进行定位。2.定位完成后，根据定位和电路走向打开接线槽。线槽很讲究，要横平竖直。但标准做法是尽量少开水平槽，这样会影响墙体的承载力。开槽深度要一致，一般PVC管直径为10mm，槽线要直。先在墙面弹出控制线后，用大理石机切割墙面进行人工开槽。
4.冷弯管应使用弯管工具，弧度应为线管直径的6倍。先布管，再用钢丝穿过，方便日后线路升级维护。5.为了防止信号干扰，强弱电之间的距离应该是500mm，但是很多建筑都达不到这个标准。如果没有，就屏蔽弱电。要做到强电弱电，一定不能穿同一个管。6.同一回路的导线应插入同一管内，导线的总截面积(包括绝缘护套)不应超过管截面积的40%。

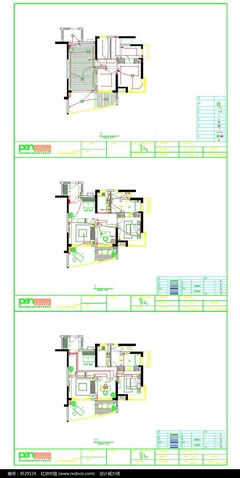

9、室内水电安装线路图
室内电气安装电路图。分为灯、开关、插座、空调插座，一般交房时，室内水路、线路图随合同一起提交给业主。现在业主交房后要水改电，要找装修公司要修改后的水路和线路图；包括热水管道图，网线，电话线图，一般在墙体拆除重建后，需要业主进行定位(即在哪里放什么:比如灯、开关、插座放在哪里，放多少)，需要业主和电工(或项目经理)的配合。
